一、概 述 Descriptions
OPB5200 100G误码测试仪是一款多通道、多速率的高性能误码分析仪器。该仪器提供四个电口通道进行误码测试，每个通道均支持从9.953G到14.025G和20G到30G多个速率设置，并有多种码型可选，提供用户自定义码型设置；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，方便操作。
二、应用领域 Application Area
- 光收发模块研发和生产，特别是并行100G产品；
- 光器件/子系统研发和生产；
- 系统设备供应商来料质量检验和生产；
- 系统设备的安装和故障解决；
三、功能特性 Functional Characteristics
- 码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、
- 速率：9.953G、10.3125G、10.70923G、11.0491G、11.27009G、11.31764G、24.33024G、25.78125G、26.5625G、27.95249G、28.05G、30G.
- 时钟：提供一路触发信号；
- 输出幅值：50mV、100mV、150mV、200mV、250mV、300mV、350mV、400mV、450mV、500mV、550mV、600mV；
- 输出极性翻转：正常、翻转；
- 测试时间设定：无定时（连续测试）、30秒、2分钟、10分钟、30分钟；
- 时间：支持时间显示和设置；
- 通讯接口：支持USB通讯，可使用上位机软件控制。
- 四路独立的接收

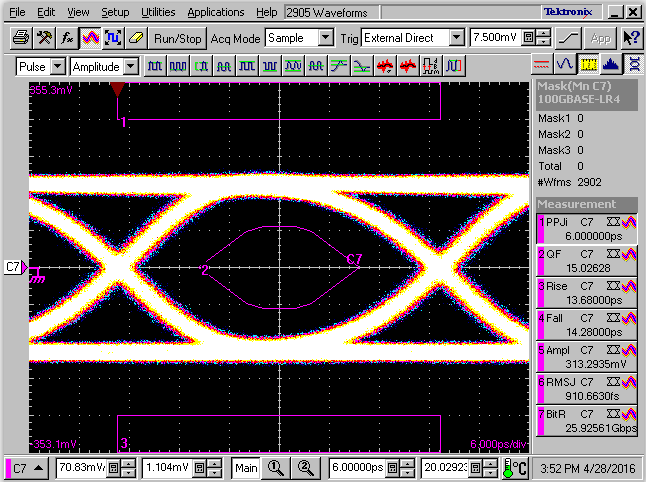

高速设备25.78G、PRBS31码型眼图

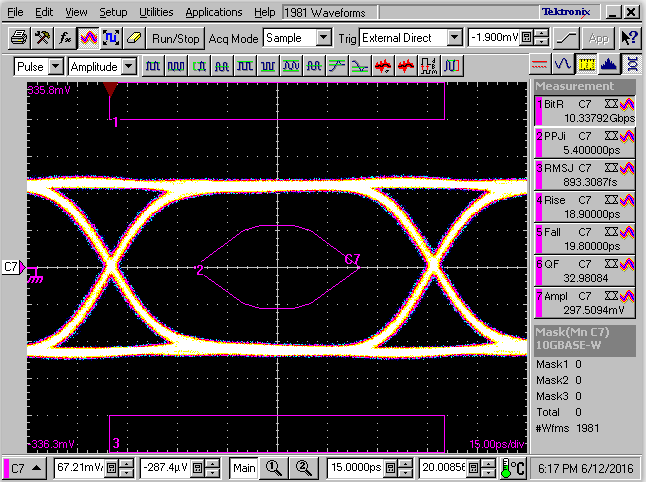

高速设备10.3125G、PRBS31码型眼图
四、性 能 指 标 Specifications
参数 | 最小 | 典型值 | 最大 | 说明 |
速率(Gbps) | 9.953G～30G | |||
上升时间(ps) | 13 | 15 | 17 | 25.7825G速率，20%-80% |
下降时间(ps) | 13 | 15 | 17 | 25.7825G速率，20%-80% |
码型 | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | NRZ | ||
USER DEF | 支持64位码型自定义 | |||
RMS(ps) | 0.6 | 0.8 | 0.85 | 25.78125G速率 |
PP(ps) | 3 | 6 | 9 | 25.78125G速率 |
时钟占空比(%) | 45% | 50% | 55% | |
同步时钟(Mbps) | 不需要外部同步时钟 | |||
电发射通道幅度(mV) | 50 | 350 | 700 | 交流耦合，单端 |
电接收通道幅度(mV) | 40 | ～ | 425 | 交流耦合,单端 |
显示误码位数 | 10 | 十进制 | ||
测试模式 | 连续模式 | 无定时，最大支持999999秒时长测试； | ||
定时模式 | 支持30秒、2分钟、10分钟、30分钟定时测试； | |||
电源 | DC-5V，2A | |||
工作温度(℃) | 0～40 | |||
储存温度(℃) | 0～40 | |||
相对湿度 | 5%~90%非冷凝 | |||
尺寸(mm) | 165*124.7*28.7 | |||
保修期(年) | 1 | |||
产品文档下载
OPB5200100G误码仪产品规范及技术手册V1.0.pdf
